Dump list reciter
学研 4ビットマイコン GMC-4専用
ダンプリスト読み上げツール

2009年 7月 7日 火曜日
Akio MIWA
http://triring.net/
このソフトは，学習研究社の大人の科学マガジン Vol.24 (4ビットマイコン) (Gakken Mook)GMC-4用のダンプリストを読み上げてくれるプログラムです．

毎年7月最後の金曜日は、「システム管理者感謝の日」本年は、7月31日


はじめに

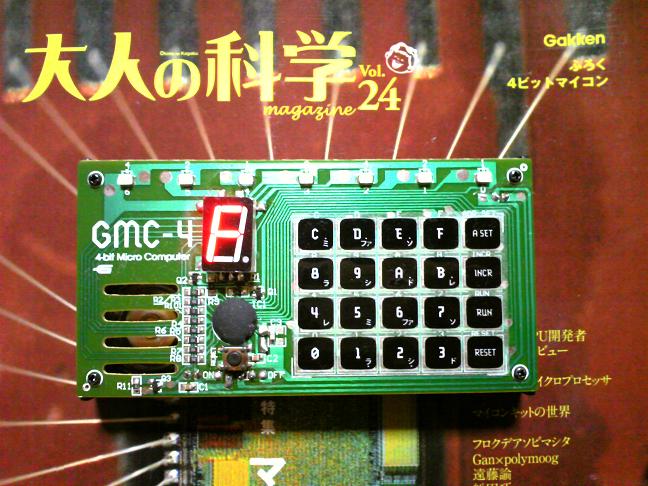

2009年6月末に発売された学習研究社の大人の科学マガジン Vol.24 (4ビットマイコン) (Gakken Mook)GMC-4を購入しました．

マイコンを始めた頃を思い出し，いろいろとプログラムを組んで楽しんでいましたが，１つだけ不満がありました．

それは，プログラムが完成したら，すべてを手作業で16進数を入力しなければならないということです．(人力ブートローダー？)

すべて入力しても80個ほどのデータですが，ちょっとした入力ミスでもプログラムは動きません．そんな時は，最初から1つずつ入力内容を確認する必要があります．

そこで，ダンプリストを読み上げてくれるツールがあると便利だと思い，16進数のデータをPhonetic Alphabetで読み上げるプログラムを作ってみました．

16進数のデータ入力に苦労している方は使ってみてください．

実行環境の準備とインストールから実行まで

実行環境

Javaで作成したので、基本的には、Java 1.4以上のJVMさえあれば、どのようなプラットホームでも動くはずです。

実行環境がない方は、以下のサイトより、JavaTM 2 Runtime Environment (JRE)を入手してインストールしてください。

http://java.com/ja/download/index.jsp

インストール

以下のパッケージファイルをダウンロードして，適当なディレクトリに展開してください．

読み上げ用データの準備

サンプルとして以下のリスト2.1[metronome.as4]メトロノームをアセンブルしてみましょう．

metronome.as4
START:	KA		; キー入力をチェック
	JUMP	START	; キー入力がなければ，先頭に戻る．
LOOP:	AO		; Aレジスタの内容を数字LEDに点灯する．
	CAL	SHTS	; 短い音を鳴らす
	CAL	RSTO	; 数字LEDを消灯する．
	CAL	TIMR	; (Aレジスタの値+1)x0.1秒の時間待ち
	KA		; キー入力をチェック
	JUMP	LOOP	; キー入力がなければ，音の再生ループに戻る
	TIA	9	; Aレジスタに9をセット
	CAL	TIMR	; 1秒の時間待ち
	JUMP	START	; 先頭に戻る．

仕様

以下のURLで，船田氏が開発されたWebベースのアセンブラが公開されています．これを使ってソースファイルをアセンブルしてみましょう．

  1. 以下のURL開いてください．

    http://www.musashinodenpa.com/misc/GMC4/

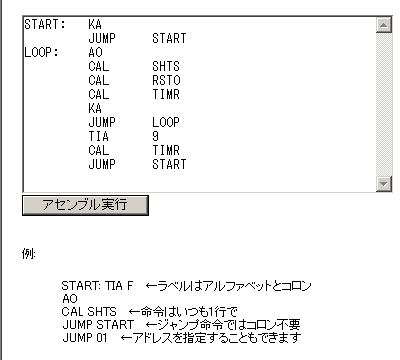

  2. ここに，図2.1[web_assembler]のようにリスト2.1[metronome.as4]のソースリストを貼り付けてください．
    web_assembler

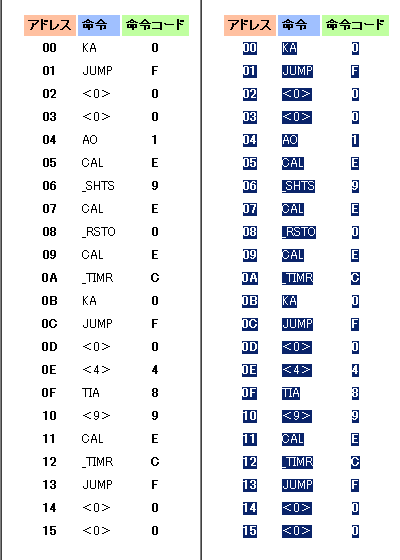

  3. [アセンブル実行]ボタンをクリックすると，アセンブル結果が以下の図2.2[アセンブル結果]の左側のように表示されます．

    アセンブル結果

    アセンブル結果を図2.2[アセンブル結果]の右側のように選択後，コピーして，エディタに貼り付けてください．

  4. このデータを[.gmc]という拡張子で保存してください．今回は，以下のリスト2.2[metronome.gmc]のようにmetronome.gmcというファイル名で保存してください．これで，準備完了です．メトロノームのアセンブル結果
    metronome.gmc
    00	KA	0
01	JUMP	F
02	＜0＞	0
03	＜0＞	0
04	AO	1
05	CAL	E
06	_SHTS	9
07	CAL	E
08	_RSTO	0
09	CAL	E
0A	_TIMR	C
0B	KA	0
0C	JUMP	F
0D	＜0＞	0
0E	＜4＞	4
0F	TIA	8
10	＜9＞	9
11	CAL	E
12	_TIMR	C
13	JUMP	F
14	＜0＞	0
15	＜0＞	0

起動方法

ファイルマネーシャーからDumpListReciter.jarをダブルクリックして起動してください．

コンソール(DOS窓)から，起動する場合は以下のコマンドを使用してください．

DumpListReciter.jarの起動
java -jar DumpListReciter.jar

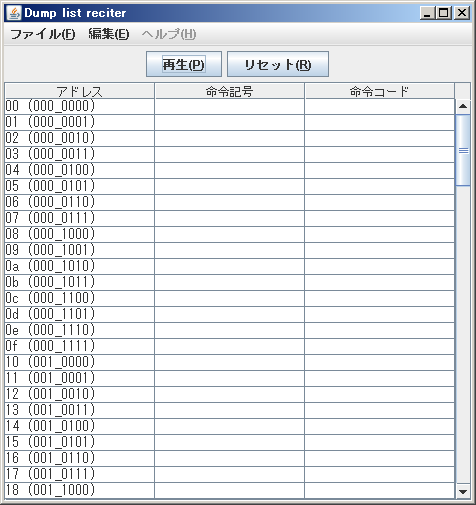

図2.4[起動画面]のような起動画面が表示されます．

起動画面

実行

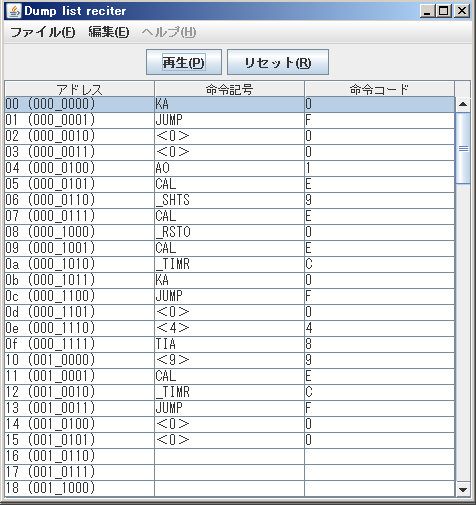

  1. ファイル(F)-開く(O)で，先ほど作成したサンプルのリスト2.2[metronome.gmc]を開いてください．
  2. [再生]ボタンをクリックしてください．[再生]ボタンにフォーカスがセットされた状態であれば，スペースバーを押していただいてもかまいません．
  3. 選択状態のセル中の16進数を，表2.2[16進数のPhonetic Alphabet]Phonetic Alphabetで読み上げます．
    16進数のPhonetic Alphabet
    16進数 Phonetic Alphabet
    0 Zero
    1 One
    2 Two
    3 Three
    4 Four
    5 Five
    6 Six
    7 Seven
    8 Eight
    9 Nine
    A Alpha
    B Bravo
    C Charlie
    D Delta
    E Echo
    F Foxtrot
  4. 読み上げが終わると，フォーカスが1つ下のセルに移動します．
  5. 繰り返し[再生]ボタンを押すと連続的に読み上げてくれます．
  6. データの最後に到達すると"End of file"と読み上げてます．
  7. 最初から,読み上げたい場合，あるいは，途中から読み上げたい場合は，目的のセルをクリックして，選択状態にしてください．[再生]ボタンをクリックすると，そこから読み上げを再開します．

メニューとメニューアイテムの解説

機能は少ないので説明する必要がないようなものですが，一応，メニューとメニューアイテムの機能について説明します。

今後の開発

todo

ユーザの方へ

思いつきで作成したものです．あまり，過大な期待はしないでください．読み上げ用ファイルのフォーマットは，船田氏のアセンブラ出力をそのまま利用しています．

他の形式のファイルへの対応が必要な場合は，連絡をください．対応を検討してみます．
